【干貨】水處理從業人員必看：廢水水質對離子交換樹脂交換能力的影響

廢水中的懸浮物會堵塞樹脂孔隙，油脂會包住樹脂顆粒，它們都會使交換能力下降，因此這些物質含量較多時應進行預處理，預處方法有沉淀、過濾、吸附等。

廢水中某些高分子有機物與樹脂活性基團的固定離子結合力很強，一旦結合就很難再生，結果降低樹脂的再生率和交換能力。

為了減少樹脂的有機污染，可選用低交聯度的樹脂或者廢水進行交換處理前的預處理。

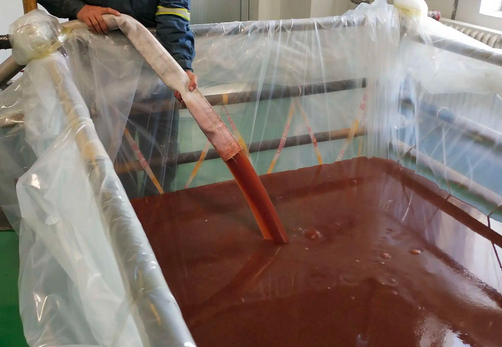

廢水中Fe3+、AL3+、Cr2+等高價金屬離子可能導致樹脂中毒，當樹脂受鐵離子中毒時，會使樹脂的顏色變深。

從陽樹脂的選擇性可看出，高價金屬離子易為樹脂吸附，再生時難以洗脫，結果會降低樹脂的交換能力，為了恢復樹脂的交換能力可用高濃度酸液長時間浸泡。

離子交換樹脂是由網狀結構的高分子固體與附在母體上許多活性基團構成的不溶性高分子電解質。

強酸性和強堿性樹脂的活性基團的電離能力很強，交換能力基本上與pH值無關，但弱酸性樹脂在低pH值時不電離或部分電離，因此在堿性條件下，才能得到較大的交換能力。

弱堿性樹脂在酸性溶液中才能得到較大的交換能力。

鰲合樹脂對金屬的結合與pH值有很大關系，對每種金屬都有適宜的pH值。

另外，有的雜質在廢水中存在的狀態與pH值有關。例如含鉻廢水中，Cr2O2-7與 CrO2-4兩種離子的比例與pH值有關。

用陰離子樹脂去除廢水中的六價鉻，其交換能力在酸性條件下比在堿性條件下為高，因為同樣交換一個二價陰離子Cr2O2-7比CrO2-4多一個鉻。

水溫高雖可加速離子交換的擴散，但各種離子交換樹脂都有一定的允許使用溫度范圍，如某些陽離子交換樹脂允許使用溫度小于110℃，而某些陰離子交換樹脂小于60℃。

水溫超過允許溫度時，會使樹脂交換基團被分解破壞，從而降低樹脂的交換能力，所以溫度太高時，應進行降溫處理。

廢水中如果含有氧化劑(如Cl2、O2、H2Cr2O7等)時，會使樹脂氧化分解。強堿性陰離子交換樹脂容易被氧化劑氧化，使交換基團變成非堿性物質，可能完全喪失交換能力。

氧化作用也會影響交換樹脂的母體，使樹脂加速老化，結果交換能力下降。為了減輕氧化劑對樹脂的影響，可選用交聯度大的樹脂或加入適當的還原劑。

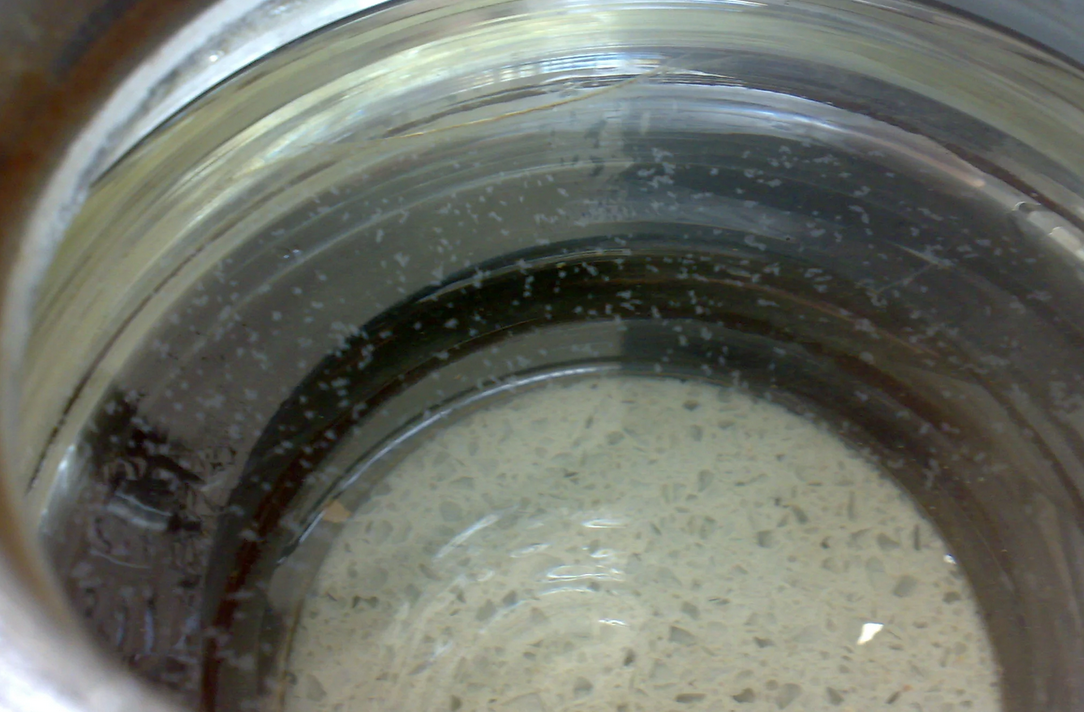

另外，用離子交換樹脂處理高濃度電解質廢水時，由于滲透壓的作用也會使樹脂發生破碎現象，處理這種廢水，一般可選交聯度大的樹脂。

科海思（北京）科技有限公司成立于2010年，致力于環保技術革新，圍繞企業在廢水處理、資源回收、凈水處理、危廢處理、工藝缺陷等環境治理過程中成本高、難度大、穩定性差的現狀，為企業提供更高效、可持續、高回報的解決方案。

2011年科海思與美國Thermax集團、德國WATCH集團合作成為其中國區總代理，將“特種離子交換樹脂”引進國內，基于國情進行工藝創新，不斷進行科技創新和技術升級。在推廣實踐中，倡導 “環保治理價值化”新理念，在治理的同時進行廢物資源再生，將企業環保建設從單純投入轉為開源投資。

關注科海思公眾號

或撥打技術熱線

400-838-8151

了解更多水處理技術
